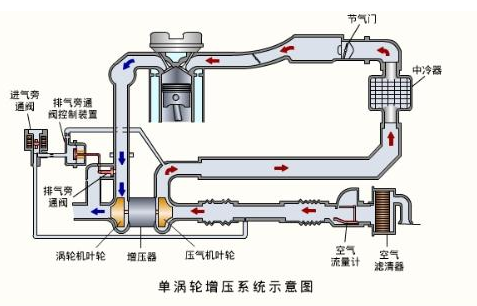

單渦輪增壓渦輪增壓系統分為單渦輪增壓系統和雙渦輪增壓系統。只有一個渦輪增壓器的增壓系統為單渦輪增壓系統。渦輪增壓系統除渦輪增壓器之外，還包括進氣旁通閥、排氣旁通閥和排氣旁通閥控制裝置等。

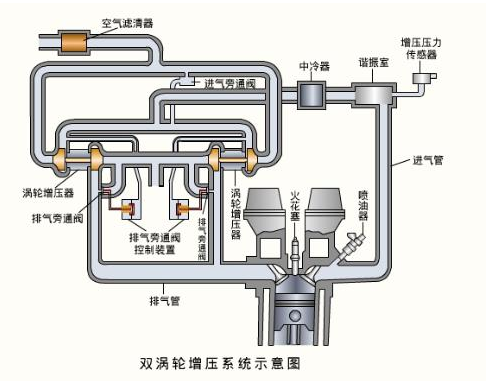

六缸汽油噴射式發動機的雙渦輪增壓系統。其中兩個渦輪增壓器并列布置在排氣管中，按氣缸工作順序把1、2、3缸作為一組，4、5、6缸作為另一組，每組三個氣缸的排氣驅動一個渦輪增壓器。因為三個氣缸的排氣間隔相等，所以增壓器轉動平穩。另外，把三個氣缸分成一組還可防止各缸之間的排氣干擾。此系統除包括渦輪增壓器、進氣旁通閥、排氣旁通閥及排氣旁通閥控制裝置之外，還有中冷器、諧振室和增壓壓力傳感器等。

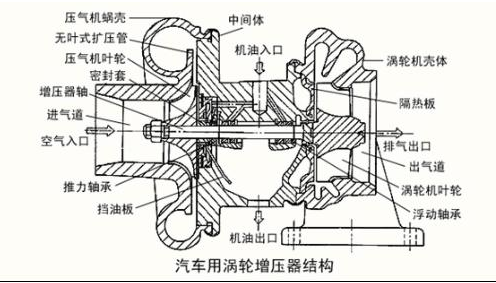

渦輪增壓器由離心式壓氣機和徑流式渦輪機及中間體三部分組成。增壓器軸通過兩個浮動軸承支承在中間體內。中間體內有潤滑和冷卻軸承的油道，還有防止機油漏入壓氣機或渦輪機中的密封裝置等。
